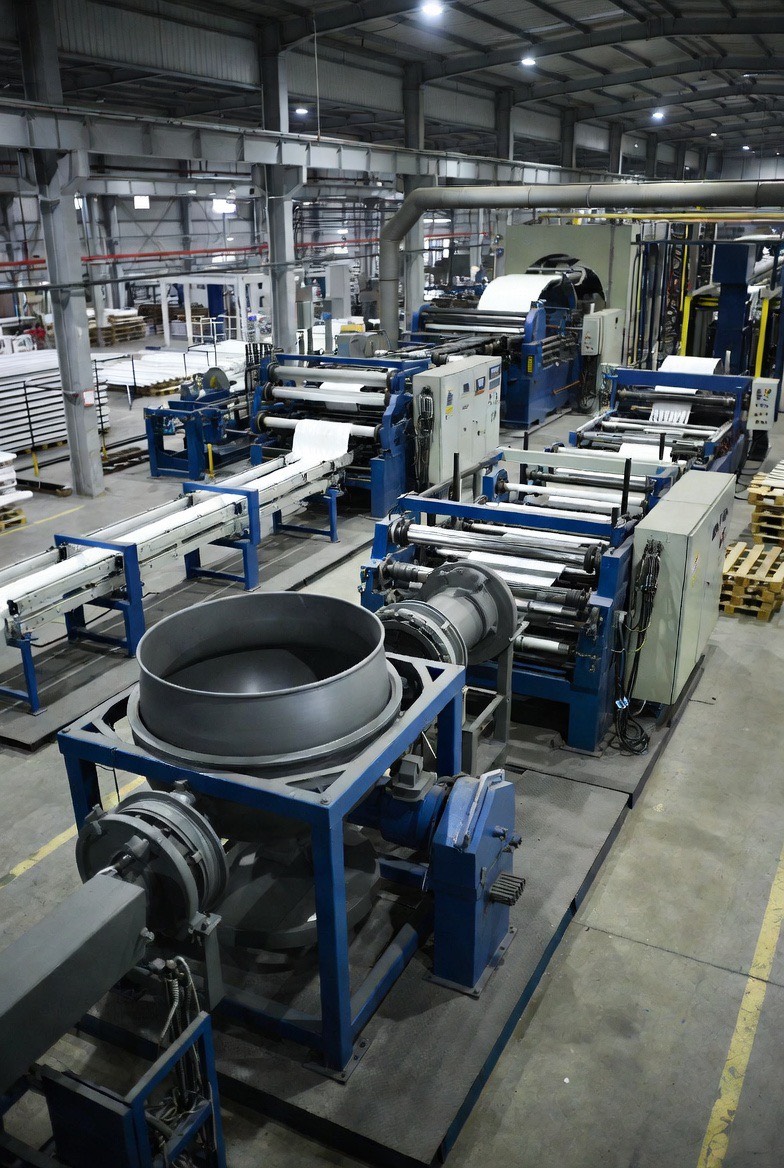

خط تولید پروفیل یو پی وی سی
خط تولید پروفیل یو پی وی سی UPVC چیست؟
خط تولید پروفیل یو پی وی سی (UPVC) مجموعهای از تجهیزات ماشینآلات صنعتی، تخصصی و فرآیندهای مهندسیشده است که برای تولید پروفیلهای مورد استفاده در درب و پنجرههای دوجداره به کار میرود. این خط تولید با استفاده از تکنولوژی اکستروژن، مواد اولیه پلیمری را به مقاطع دقیق، یکنواخت و استاندارد تبدیل میکند که نقش کلیدی در کیفیت نهایی پنجرههای UPVC دارند.
پروفیلهای تولیدشده در این خط، به دلیل ویژگیهایی مانند عایق حرارتی و صوتی، مقاومت و دوام بالا در برابر رطوبت و اشعه UV و طول عمر زیاد، به یکی از اجزای اصلی صنعت ساختمان مدرن تبدیل شدهاند.
مواد اولیه مورد استفاده در تولید پروفیل
کیفیت پروفیل نهایی، ارتباط مستقیمی با ترکیب مواد اولیه دارد. فرمولاسیون استاندارد تولید پروفیل UPVC معمولاً شامل موارد زیر است:
پودر PVC با گرید مناسب اکستروژن
پایدارکنندههای حرارتی
اصلاحکنندههای ضربه (Impact Modifier)
روانکنندهها
رنگدانهها و افزودنیهای مقاوم در برابر UV
ترکیب دقیق این مواد در میکسرهای صنعتی انجام میشود تا یکنواختی کامل و پایداری خواص مکانیکی پروفیل تضمین شود.
مراحل خط تولید پروفیل یو پی وی سی UPVC
فرآیند تولید پروفیل UPVC بهصورت مرحلهای و دقیق انجام میشود. هر مرحله نقش مهمی در کیفیت، دوام و ظاهر نهایی پروفیل دارد:

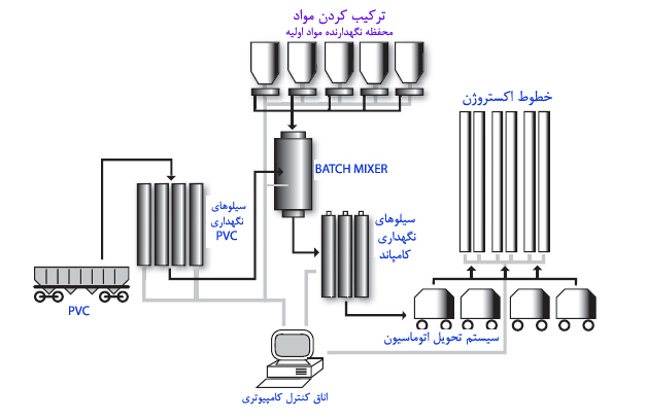

1. ترکیب کردن مواد اولیه
پودر PVC و افزودنیهای لازم (پایدارکنندهها، روانکنندهها، اصلاحکنندهها و رنگدانهها) توزین و بهصورت یکنواخت ترکیب میشوند. این مرحله تضمین میکند که پروفیل خروجی از نظر مقاومت، رنگ و یکنواختی سطح مشکلی نداشته باشد.

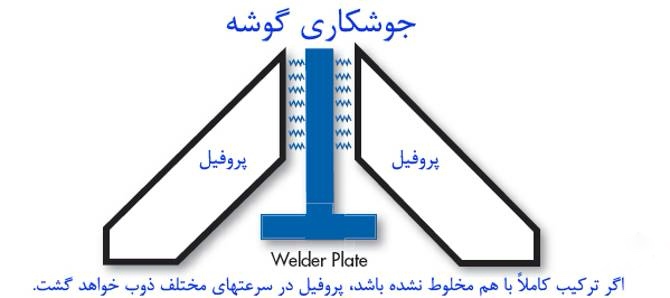

2. جوشکاری گوشهها
در خطوط پیشرفته، پروفیلها پس از شکلدهی اولیه، جوشکاری گوشهها انجام میشود تا استحکام مکانیکی پنجرهها تضمین شود. این مرحله به جلوگیری از شکست یا باز شدن اتصالات کمک میکند.

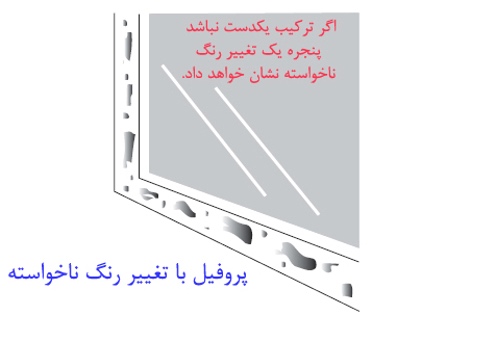

3. اصلاح مشکلات تغییر رنگ ناخواسته
اگر در مرحله ترکیب یا جوشکاری، ترکیب مواد یا دما به درستی کنترل نشود، ممکن است پروفیل تغییر رنگ ناخواسته داشته باشد. این مرحله شامل بررسی رنگ و تصحیح هرگونه مشکل قبل از ادامه فرآیند است.

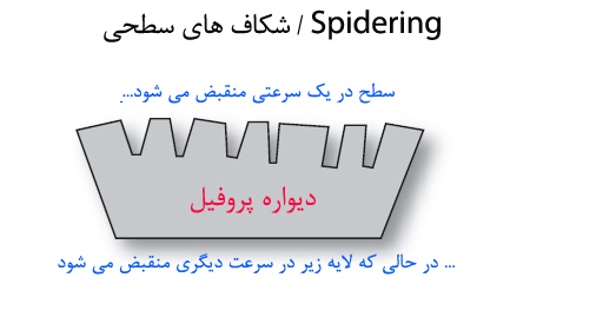

4. بررسی شکاف یا نقص سطح پروفیل
قبل از اکستروژن کامل، سطح پروفیل بررسی میشود تا هرگونه شکاف، ترک یا حباب شناسایی شده و اصلاح شود. این کار کیفیت ظاهری و استحکام محصول نهایی را تضمین میکند.

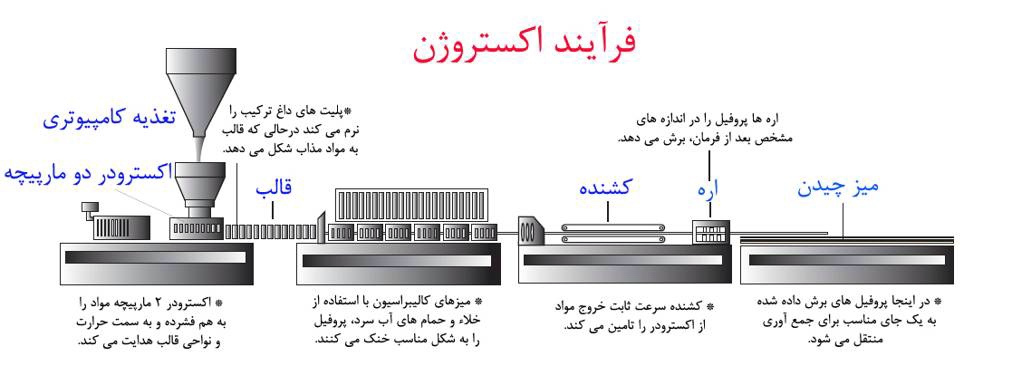

5. فرآیند اکستروژن
مواد آماده وارد اکسترودر دومارپیچ میشوند و تحت دما و فشار کنترلشده، از قالب مخصوص عبور میکنند تا شکل مقطع پروفیل ایجاد شود. طراحی قالب و تنظیم دقیق اکسترودر مستقیماً روی ابعاد و کیفیت سطح پروفیل تأثیر دارد.

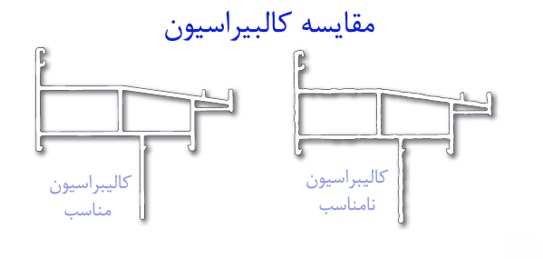

6. کالیبراسیون
پروفیل خروجی از قالب وارد میز کالیبراسیون میشود تا ابعاد و فرم پروفیل تثبیت شود. سیستم وکیوم و خنککاری کنترلشده تضمین میکند که پروفیل بدون اعوجاج یا تاببرداشتن آماده ادامه فرآیند شود.

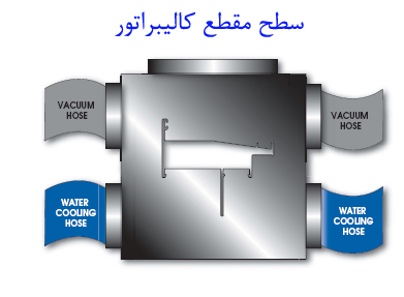

7. بررسی سطح مقطع کالیبراتورها
در نهایت، سطح مقطع پروفیل توسط کالیبراتورها مورد بررسی قرار میگیرد تا مطابقت با استانداردهای ابعادی و شکل هندسی اطمینان حاصل شود. این مرحله تضمینکننده یکنواختی، کیفیت و ثبات محصول نهایی است.
تجهیزات اصلی خط تولید پروفیل یو پی وی سی upvc
یک خط تولید استاندارد و صنعتی معمولاً شامل تجهیزات زیر است:
میکسر گرم و سرد
اکسترودر دومارپیچ
قالبهای اختصاصی پروفیل
میز کالیبراسیون و خنککاری
دستگاه کشنده
دستگاه برش اتوماتیک
سیستم بستهبندی و انبارش
انتخاب برند و کیفیت این تجهیزات نقش تعیینکنندهای در راندمان تولید و کیفیت محصول دارد.
اجزای خط تولید پروفیل یو پی وی سی UPVC و وظیفه هر بخش
| بخش خط تولید | نام تجهیز | وظیفه و توضیح عملکرد |
|---|---|---|
| آمادهسازی مواد | میکسر گرم و سرد | ترکیب یکنواخت پودر PVC با افزودنیها و تثبیت خواص فیزیکی و شیمیایی مواد اولیه |
| اکستروژن | اکسترودر دومارپیچ | ذوب مواد و هدایت آنها تحت فشار و دمای کنترلشده به سمت قالب |
| شکلدهی | قالب پروفیل UPVC | ایجاد مقطع نهایی پروفیل با دقت ابعادی بالا |
| تثبیت ابعاد | میز کالیبراسیون و وکیوم | تثبیت شکل پروفیل و جلوگیری از تغییر فرم پس از خروج از قالب |
| خنککاری | سیستم گردش آب | کاهش دمای پروفیل و افزایش پایداری ابعادی |
| انتقال | دستگاه کشنده (Haul-off) | کشش یکنواخت پروفیل و هماهنگی سرعت خط تولید |
| برش | دستگاه برش اتوماتیک | برش پروفیلها در طولهای استاندارد (معمولاً ۶ متر) |
| کنترل نهایی | واحد کنترل کیفیت | بررسی ابعاد، سطح، رنگ، استحکام و انطباق با استانداردها |
| بستهبندی | سیستم بستهبندی | آمادهسازی پروفیلها برای انبار یا ارسال به بازار |
دستگاههای جانبی خط تولید پروفیل یو پی وی سی UPVC درب و پنجره
| دستگاه جانبی | وظیفه و کاربرد |
|---|---|
| واحد میکس و دوزینگ رنگ | افزودن دقیق رنگ و پیگمنت به PVC برای تولید پروفیلهای با رنگ یکنواخت و کیفیت بالا |
| سیستم خشککن مواد اولیه | کاهش رطوبت پودر PVC قبل از اکستروژن برای جلوگیری از حباب و نقص سطح پروفیل |
| واحد افزودنیها (Additive Feeder) | تزریق پایدارکننده، روانکننده و اصلاحکننده ضربه بهصورت دقیق و خودکار |
| سیستم خنککننده اضافی | خنککاری پروفیلهای بزرگ یا مقاطع پیچیده که نیاز به آب یا هوا بیشتر دارند |
| واحد کنترل دما و فشار قالب | تضمین ثبات دما و فشار در قالب برای تولید پروفیلهای یکنواخت و بدون اعوجاج |
| دستگاه علامتگذاری و چاپ روی پروفیل | درج اطلاعات تولید، لوگو یا مشخصات استاندارد روی پروفیل |
| واحد جمعآوری ضایعات و بازیافت PVC | جمعآوری پروفیلهای خراب و ضایعات تولید برای بازیافت و کاهش هزینه مواد |
| سیستم انتقال پروفیل (Conveyor & Guide Rollers) | هدایت پروفیل از خروجی قالب تا کشنده و برش، بدون ایجاد تنش یا خراش |
| واحد کنترل اتوماتیک خط | مانیتورینگ و ثبت دادهها مانند دما، فشار، سرعت اکسترودر و ضخامت پروفیل |
| سیستم بستهبندی و نوار جمعکن | آمادهسازی پروفیلها برای حمل، انبارش یا ارسال به مشتری |
مزایای خط تولید پروفیل یو پی وی سی UPVC
راهاندازی خط تولید پروفیل یو پی وی سی UPVC مزایای متعددی به همراه دارد:
بازار مصرف گسترده در صنعت ساختمان
سودآوری پایدار و قابل برنامهریزی
قابلیت تولید مقاطع متنوع
مصرف انرژی بهینه نسبت به بسیاری از متریالها
سازگاری با استانداردهای نوین ساختوساز
کاربرد پروفیلهای UPVC در صنعت ساختمان
پروفیلهای یو پی وی سی بهطور گسترده در بخشهای مختلف ساختمان مورد استفاده قرار میگیرند، از جمله:
درب و پنجرههای دوجداره و سهجداره
پنجرههای لولایی، کشویی و فولکس واگنی
پروژههای مسکونی، اداری و تجاری
طرحهای بهینهسازی مصرف انرژی
جمعبندی
خط تولید پروفیل یو پی وی سی UPVC یکی از بخشهای مهم و تخصصی صنعت ساختمان است که نیازمند دانش فنی، تجهیزات استاندارد و کنترل دقیق فرآیند تولید میباشد. رعایت اصول مهندسی در تمامی مراحل خط تولید، تضمینکننده کیفیت، دوام و عملکرد مطلوب پروفیلهای UPVC در کاربردهای مختلف ساختمانی خواهد بود. برای اطلاع از فرآیند تولید پروفیل آلومینیوم کلیک کنید.
